如何添加计算节点

本文档描述设置 GNS3 控制器与远程计算节点所需的最低配置。

架构概述​

  • Compute（计算节点）：运行单个节点（QEMU、Docker 等）并提供资源监控
  • Controller（控制器）：管理多个计算节点、项目，并提供 REST API
  • Database（数据库）：控制器使用 SQLite 存储项目、节点和计算节点注册信息

最低配置​

1. 计算节点配置​

GNS3 VM 中配置文件位于 /opt/gns3/server/gns3_server.conf。 Linux 用户手动安装时，默认配置文件位于 ~/.config/GNS3/3.1/gns3_server.conf。

[Server]
host = 0.0.0.0
port = 3080
compute_username = gns3
compute_password = gns3

2. 控制器节点配置​

GNS3 VM 中配置文件位于 /opt/gns3/server/gns3_server.conf。 Linux 用户手动安装时，默认配置文件位于 ~/.config/GNS3/3.1/gns3_server.conf。

[Server]
host = 192.168.56.9
port = 3080
compute_username = gns3
compute_password = gns3

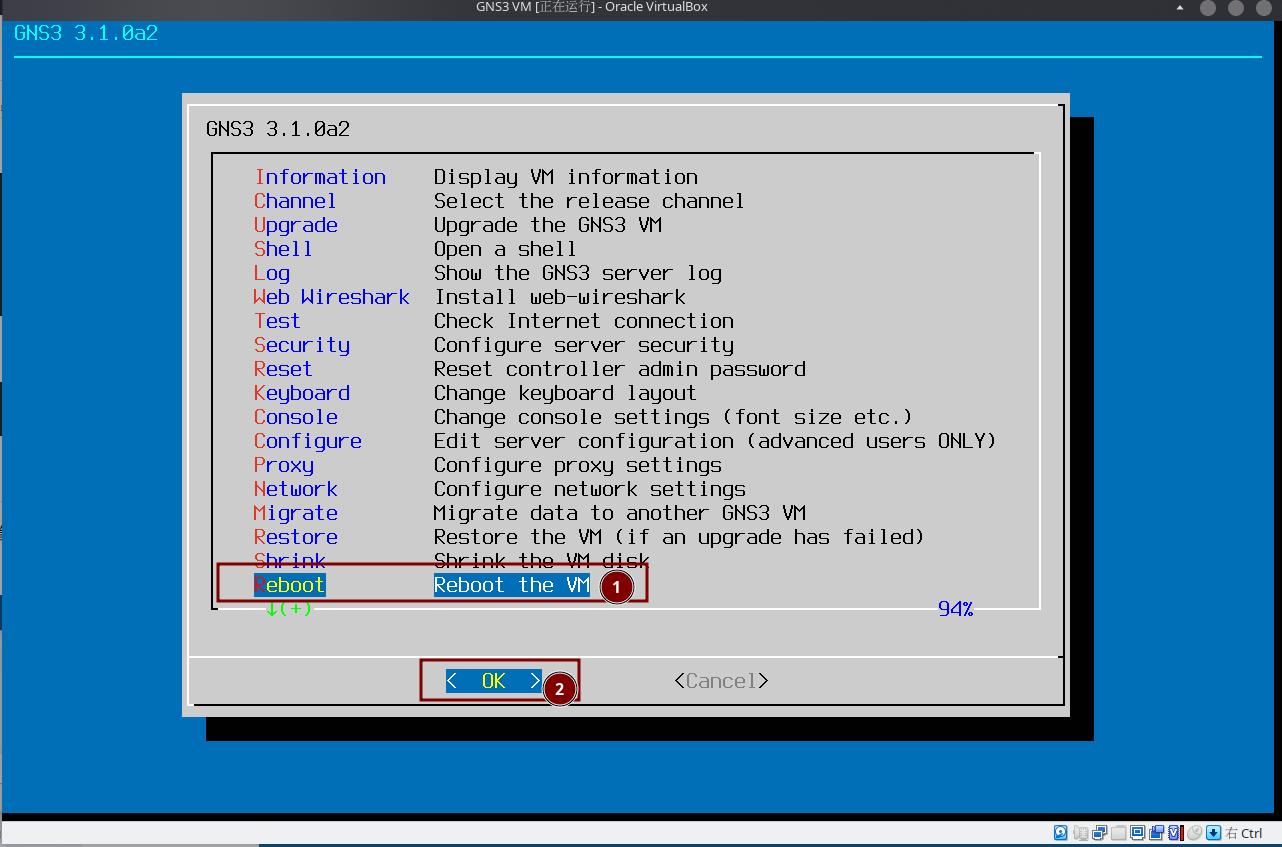

3. 重启 GNS3 Server​

配置完成后，重启 GNS3 Server 使配置生效。

重启 GNS3 Server

4. 将计算节点注册到控制器​

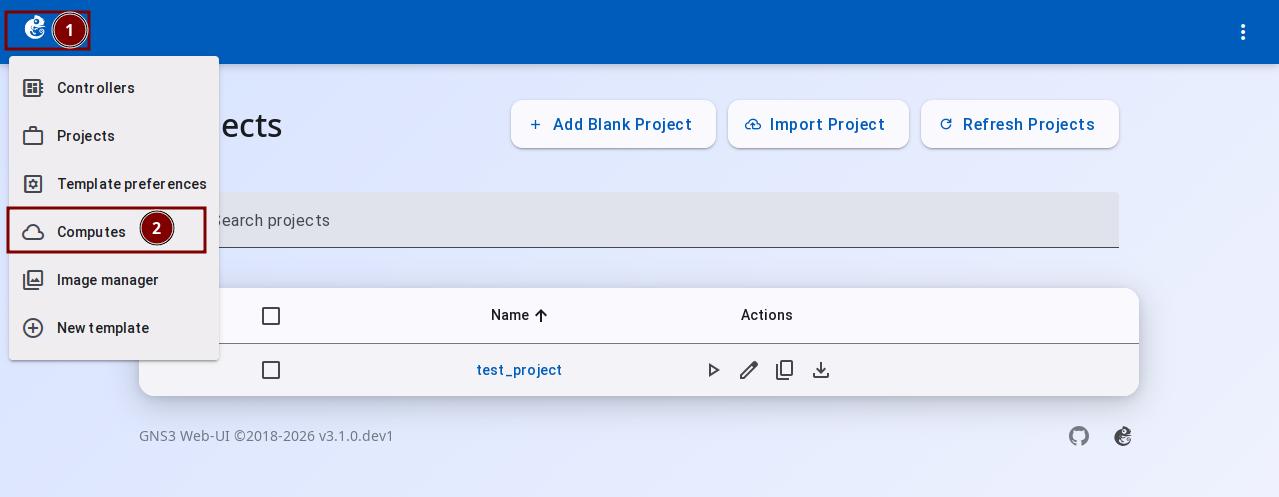

在项目首页点击左上角的 GNS3 Logo，选择"Compute"（计算节点管理），可以查看和管理所有已添加的计算节点。

进入计算节点管理

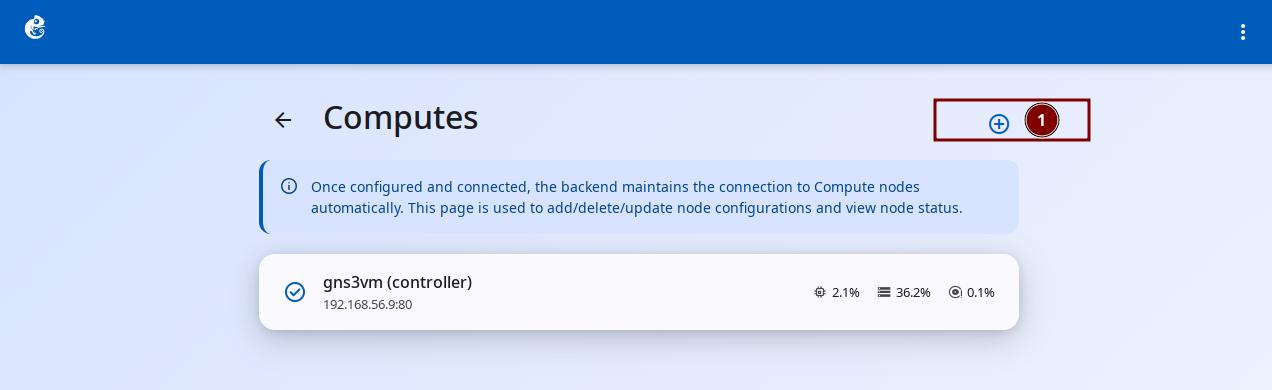

点击右上角的 + 号按钮添加新的计算节点。

添加计算节点

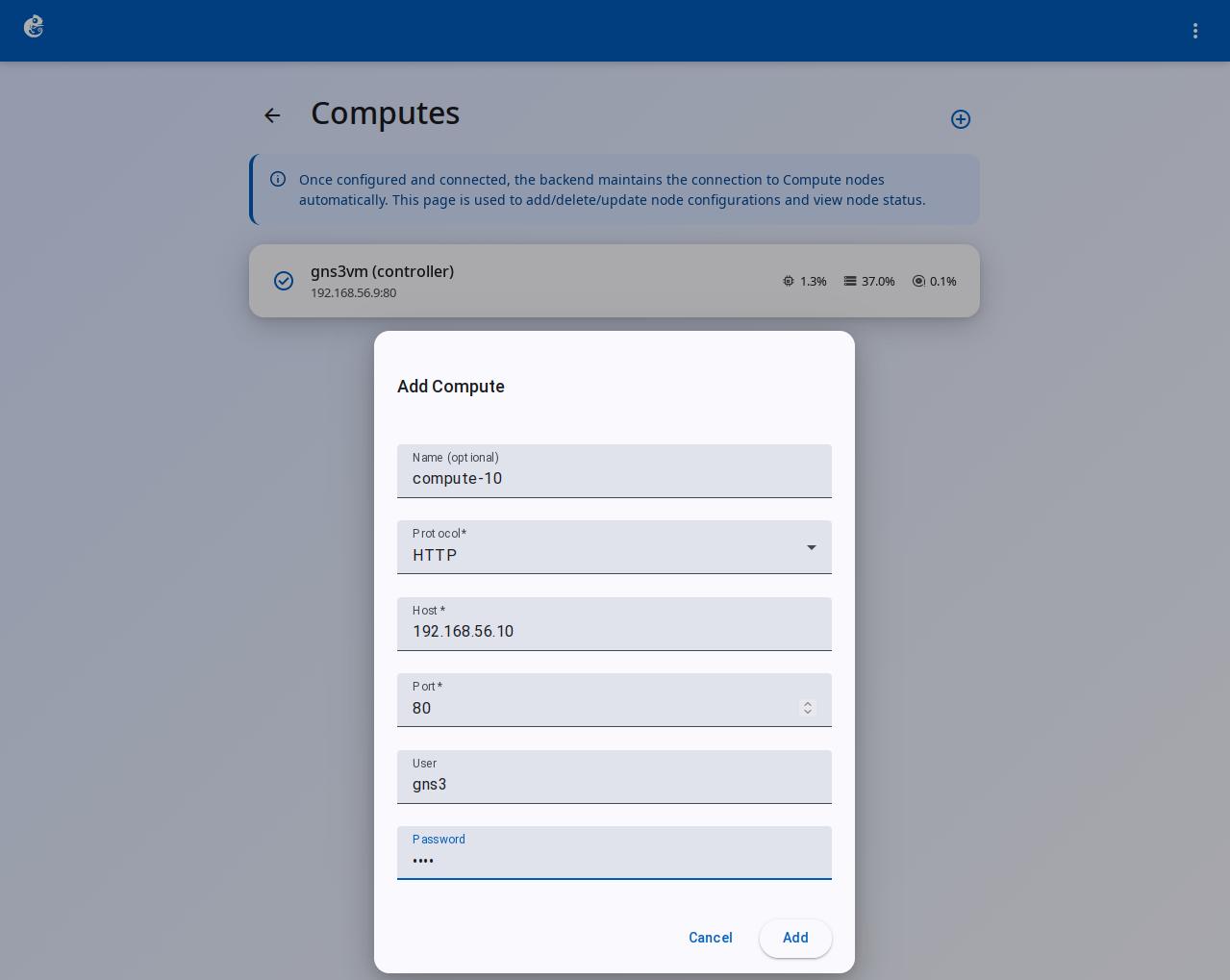

依次输入以下字段后点击"Add"按钮：

字段类型默认值说明
Name文本输入空计算节点的友好显示名称（可选）
Protocol下拉选择http通信协议：http 或 https
Host文本输入空服务器地址（IP 或域名）
Port数值输入3080GNS3 compute 服务端口
User文本输入gns3认证用户名
Password密码输入gns3认证密码
添加表单

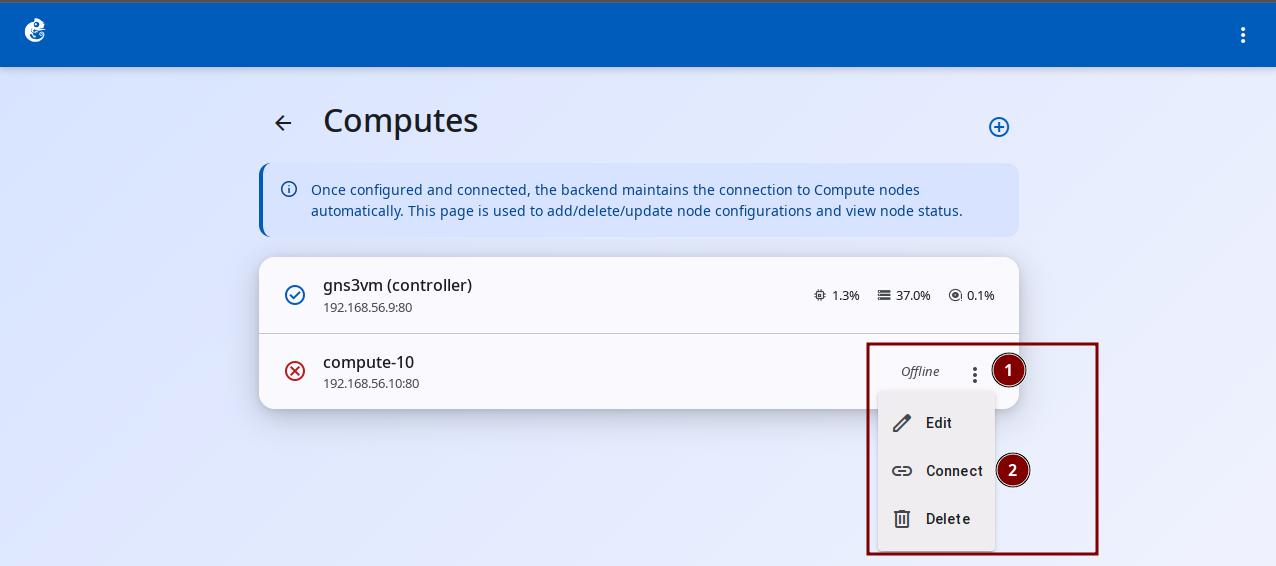

添加完成后，该计算节点默认为 offline（离线）状态。点击右侧的三个点按钮，选择"Connect"进行连接。

连接计算节点

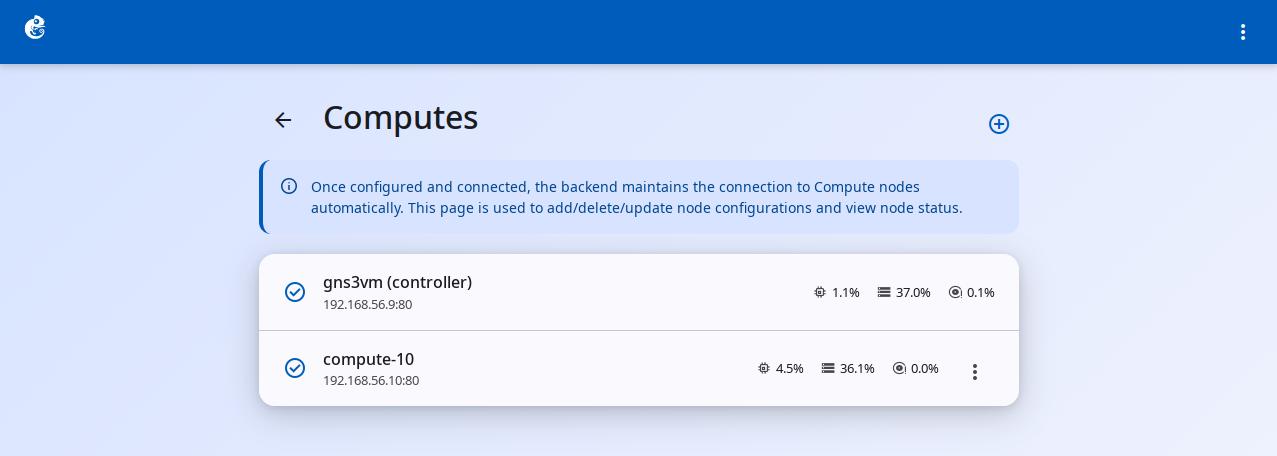

连接成功后，将实时显示该节点的 CPU、内存、硬盘使用情况。

连接成功

重要说明​

主机配置​

  • 控制器 host：如果设置为 0.0.0.0，控制器会将自己注册为 127.0.0.1，这会破坏远程计算节点的连接
  • 症状：即使计算节点在同一网络，仍报告 "No common subnet for compute X (controller) and Y" 错误
  • 解决方案：控制器的 host 字段始终使用实际的 LAN IP 地址（例如 host = 192.168.1.104）
  • 动态 IP：如果控制器机器使用 DHCP，请在路由器上设置静态租约或使用 mDNS（.local 域名）

密码配置​

  • 如果未设置 compute_password，启动时会自动生成随机的 16 位字符密码
  • 控制器必须使用与计算节点配置相同的凭证

网络要求​

  • 控制器和计算节点必须在同一 LAN 上，跨计算节点的链接才能工作
  • 跨计算节点链接使用 UDP 隧道，需要 UDP 端口的网络连接

配置文件位置​

  • GNS3 VM：/opt/gns3/server/gns3_server.conf
  • Linux 手动安装：~/.config/GNS3/3.1/gns3_server.conf

安全说明：Docker UsernsMode​

Docker 容器在运行时配置了 UsernsMode: host，即容器与宿主机共享用户命名空间。这意味着容器内的用户权限与宿主机用户空间直接对应，存在潜在安全风险。因此：

  • 不推荐在裸机（bare metal）上安装 gns3server，建议使用 GNS3 VM 作为计算节点
  • 多用户共享同一台 GNS3 Server 时需谨慎，因为 UsernsMode: host 使得容器内外的用户 ID 未做映射隔离

故障排除​

计算节点连接时出现 401 Unauthorized​

  1. 检查计算节点的 compute_username 和 compute_password 是否与 API 传递的匹配
  2. 验证计算节点的配置文件是否正确加载
  3. 确保使用 [Server] 部分（而不是 [Controller]）

无共同子网错误​

如果计算节点报告：

Cannot get an IP address on same subnet: No common subnet for compute X (controller) and Y
  1. 主要原因：控制器的 host 设置为 0.0.0.0，它会注册为 127.0.0.1，计算节点无法访问
  2. 检查控制器的 /v3/version 端点，如果 controller_host 显示 127.0.0.1，这就是问题所在
  3. 将控制器的 host 设置为其实际的 LAN IP 地址（例如 192.168.1.104）
  4. 验证两台机器在同一网络上且可以互相 ping 通
  5. 检查防火墙规则允许所需端口上的 TCP/UDP 通信：

GNS3 Server 端口使用

  • 主服务端口：80（GNS3 VM默认）/ 443（HTTPS）/ 3080（默认）
  • Console 端口：5000-10000
  • VNC 端口：5900-10000
  • UDP 通信端口：10000-30000

所有端口范围可在 gns3_server.conf 配置文件中自定义修改

WebSocket 控制台认证失败​

通过 WebSocket 连接到远程计算节点的控制台时，连接可能失败。

原因：控制器在连接到计算节点的 WebSocket 端点时，会转发自己的 compute_username 和 compute_password 凭证。如果计算节点没有配置匹配的凭证，认证就会失败。

解决方案：确保计算节点的配置文件具有匹配的凭证：

[Server]
enable_http_auth = True
compute_username = gns3
compute_password = your_password

注意：如果计算节点的配置中未明确设置 compute_password，启动时会自动生成随机的 16 位字符密码，使得任何外部控制器都无法进行认证。
