如何监控系统状态

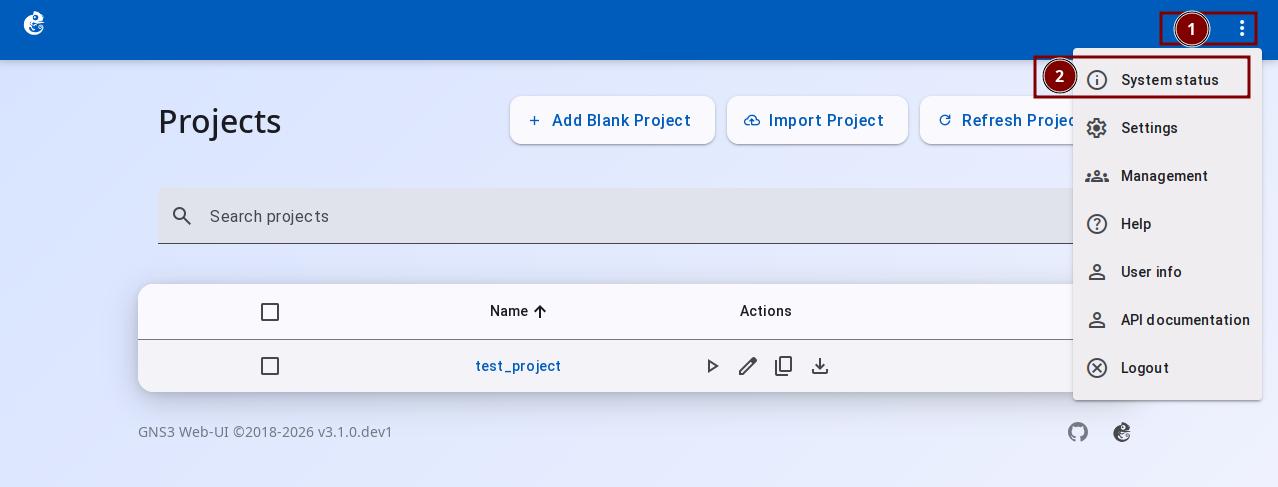

在项目首页点击右上角的三个点按钮，选择"System Status"进入系统状态页面。

进入系统状态

System Status 页面显示 GNS3 控制器和所有计算节点（Compute）的实时系统资源统计信息，帮助管理员监控和规划系统资源。页面每 20 秒自动刷新一次数据。

页面内容​

1. Projects & Nodes（项目和节点统计）​

显示项目的总体统计和节点/连接线的数量汇总：

  • Total Projects：系统中所有项目总数
  • Open Projects：当前打开的项目数量
  • Closed Projects：当前关闭的项目数量
  • Total Nodes：所有项目中的节点总数
  • Total Links：所有连接线的总数
  • Capturing：正在捕获数据包的连接线数量

2. Nodes by Type（按类型统计节点）​

按节点类型分类显示每种类型的节点数量，常见类型包括：vpcs、docker、qemu、dynamips、iou 等。

3. Nodes by Status（按状态统计节点）​

按运行状态分类显示节点的数量：started（运行中）、suspended（已暂停）、stopped（已停止）、queued（排队中）。

4. Compute 节点统计​

每个计算节点（包括 local 和 remote）显示独立的资源使用统计卡片。

资源使用率​

  • CPU Usage：CPU 使用百分比（0-100%）
  • Disk Usage：磁盘空间使用百分比（0-100%）
  • Memory Usage：内存使用百分比（0-100%）
  • SWAP Usage：交换空间使用百分比（0-100%）

详细系统信息​

  • Load Average（1m / 5m / 15m）：系统负载平均值
  • Memory：内存使用详情，格式：已用 / 总计（剩余）
  • SWAP：交换空间使用详情，格式：已用 / 总计（剩余）

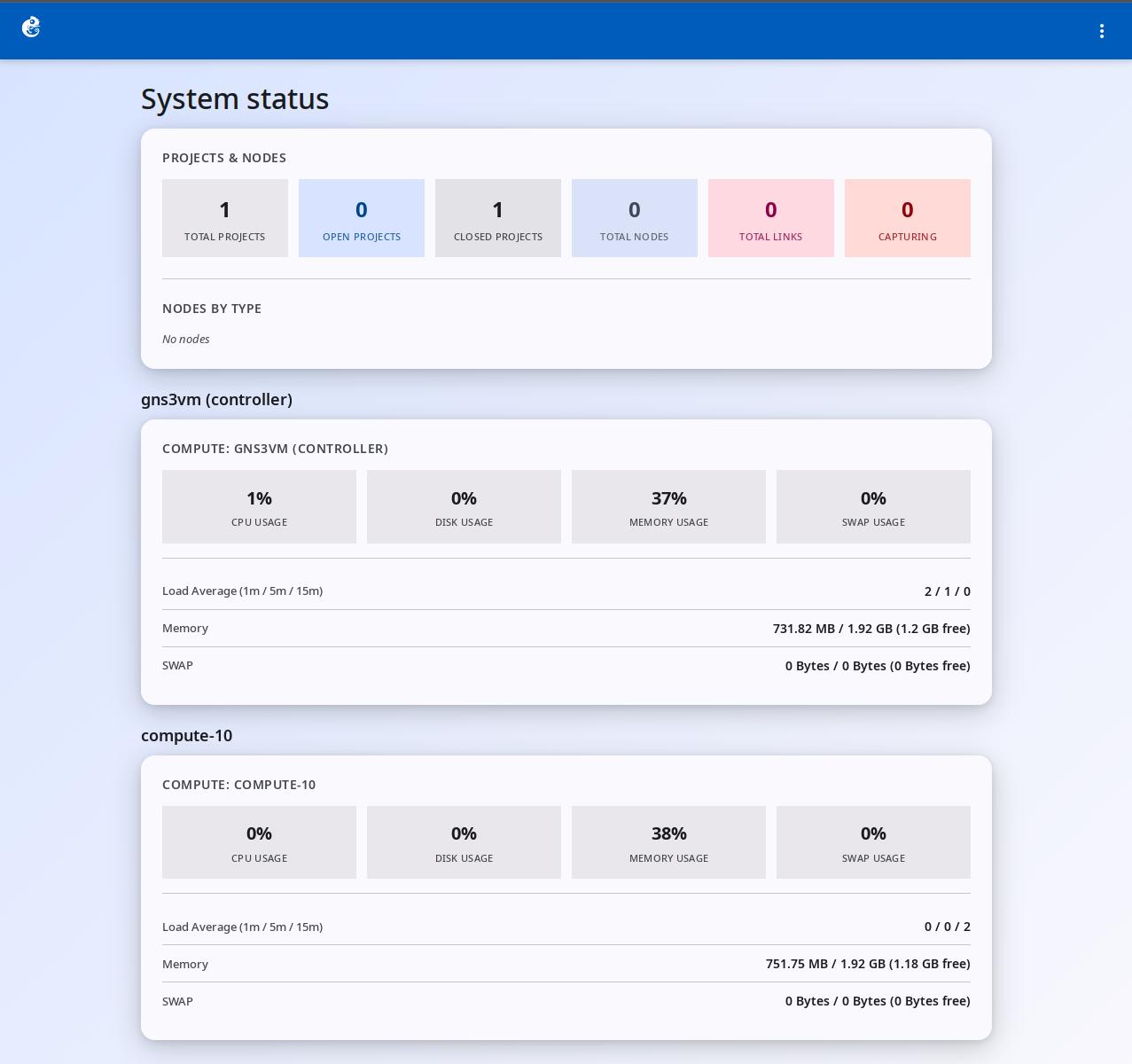

系统状态页面

自动刷新机制​

页面数据每 20 秒自动刷新一次。如果刷新失败（如连接中断），会显示错误提示。

数据来源​

统计数据来自 GNS3 控制器的 /statistics API，该接口聚合了：

  • 所有计算节点的系统信息（CPU、内存、磁盘、负载）
  • 所有项目的统计信息（项目数量、节点数量）
  • 所有节点的分类统计（按类型、按状态）
  • 所有连接线的统计信息
