如何绘制曲线

Draw a Curve（绘制曲线）功能允许用户在 GNS3 网络拓扑图上绘制平滑曲线，用于创建弯曲路径或标识连线。

使用流程​

激活工具

点击工具栏的曲线图标按钮（工具提示："Draw a curve"）。鼠标光标变为十字线。

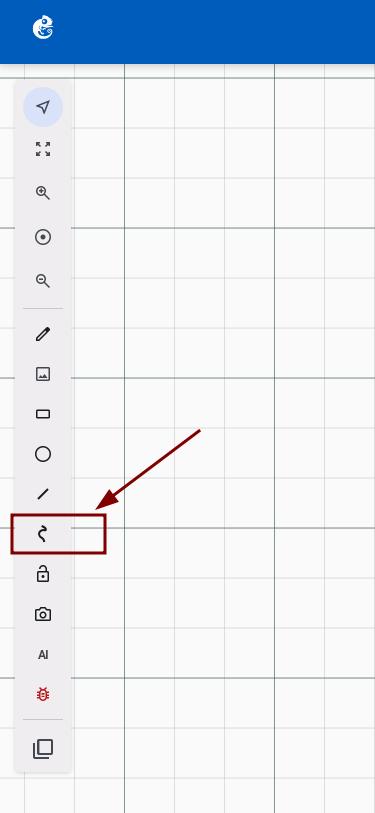

曲线工具栏按钮

拖拽绘制

在地图上按住鼠标并拖拽，通过拖拽路径创建曲线形状。释放鼠标完成绘制。曲线自动保存到服务器。

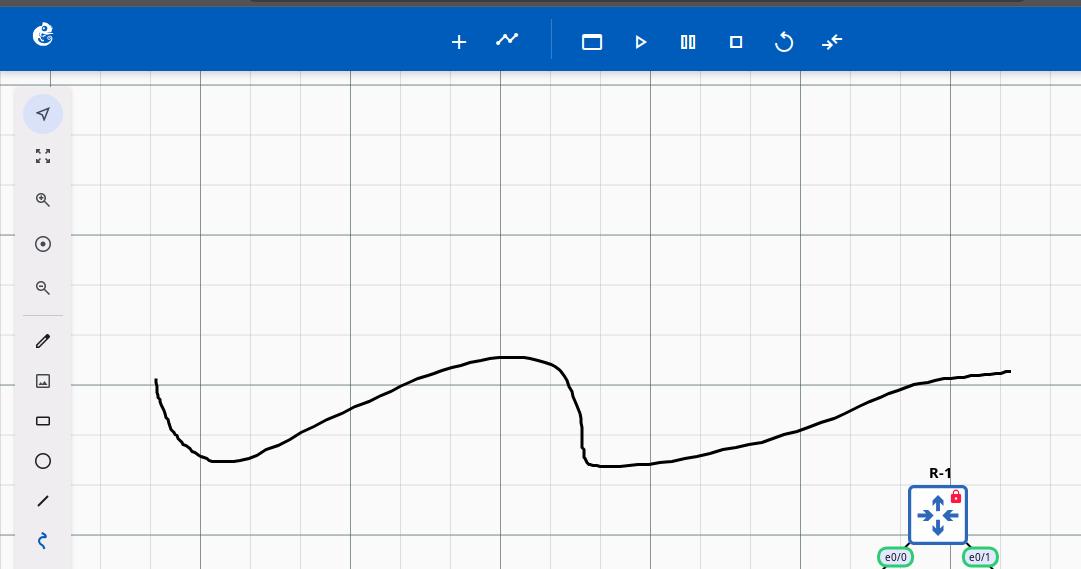

曲线绘制中

Style Editor​

鼠标在曲线上右键，选择 Edit style 选项，进入 Style editor 对话框。

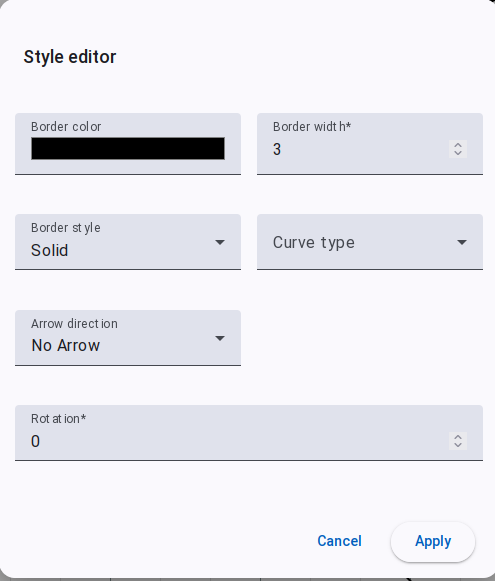

曲线样式编辑器
  • Border Color（边框颜色） — 颜色选择器
  • Border Width（边框宽度） — 数字输入框（范围：0–100）
  • Border Style（边框样式） — 6 个选项：Solid（实线）、Dash（虚线）、Dot（点线）、Dash Dot（点划线）、Dash Dot Dot（双点划线）、No border（无边框）
  • Curve Type（曲线类型） — 3 个选项：
    • Catmull-Rom (Smooth)（平滑曲线，默认）— 平滑通过所有点
    • Basis (B-spline)（B 样条曲线）— 更平滑但不一定经过所有点
    • Monotone（单调曲线）— 避免振荡
  • Arrow Direction（箭头方向） — 4 个选项：No Arrow（无箭头）、End Arrow（终点箭头）、Start Arrow（起点箭头）、Both Arrows（两端箭头）

Curve（曲线示例）​

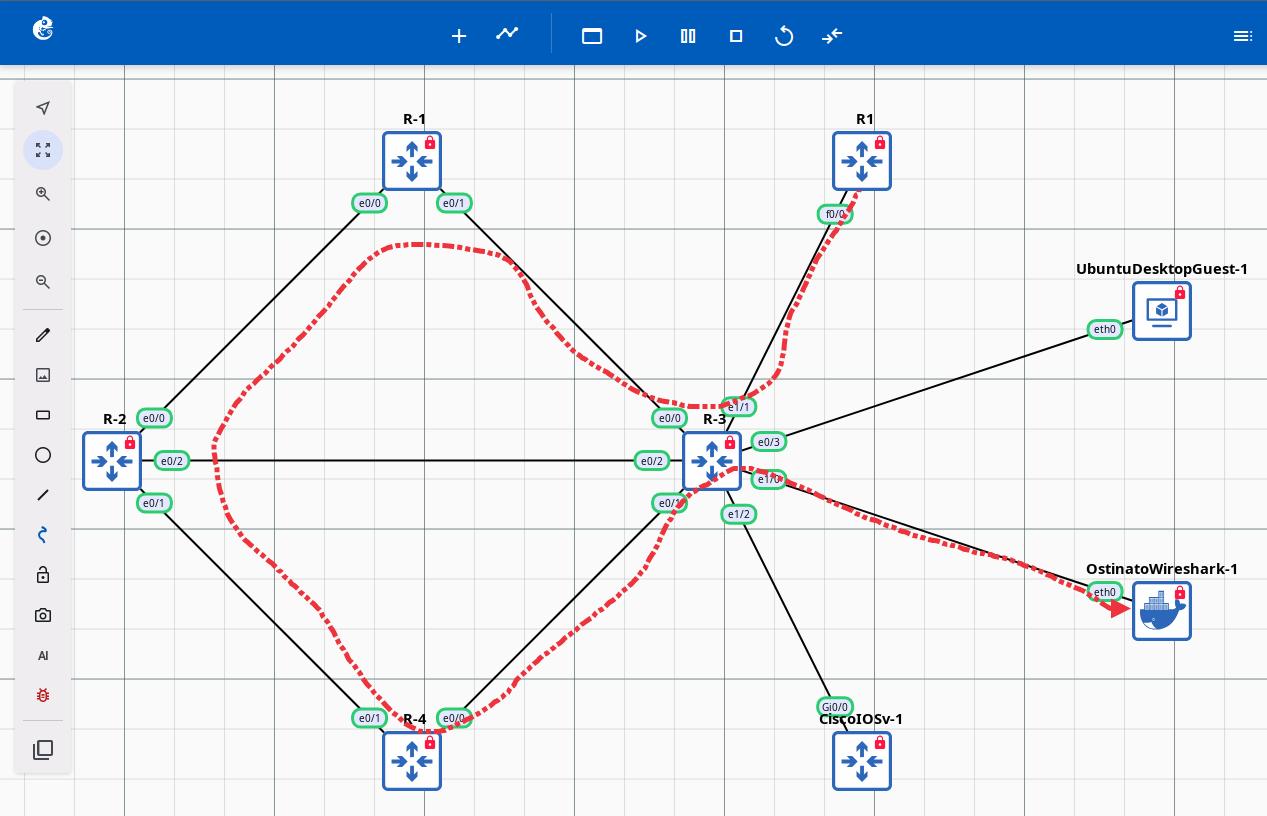

曲线示例

与其他绘图工具的区别​

特性矩形 / 椭圆 / 线条曲线
绘制方式点击创建拖拽创建
工具状态保持激活自动退出
创建路径单点多点路径
曲线类型无3 种可选
