如何绘制形状

Draw a Rectangle（绘制矩形）和 Draw an Ellipse（绘制椭圆）允许用户在 GNS3 网络拓扑图上绘制形状，用于创建区域标识、分组边界或视觉分隔。

Draw a Rectangle（绘制矩形）

激活工具

如图所示，点击工具栏的矩形图标按钮（工具提示："Draw a rectangle"）。鼠标光标变为十字线，表示进入矩形绘制模式。

点击地图

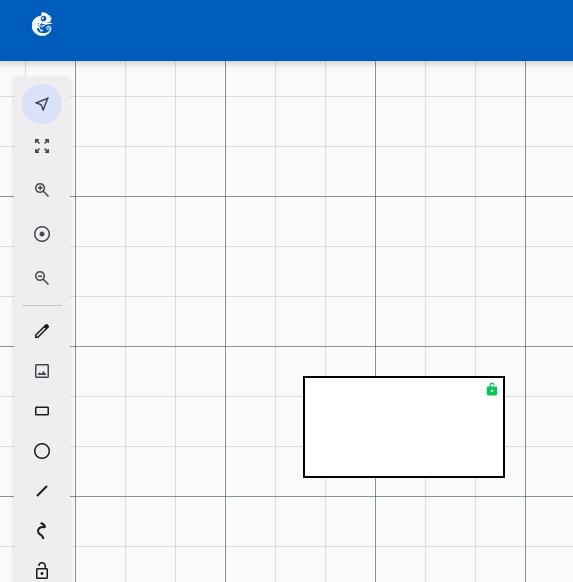

在地图上点击想要放置矩形的位置。矩形会自动创建并显示在点击位置，并自动保存到服务器。

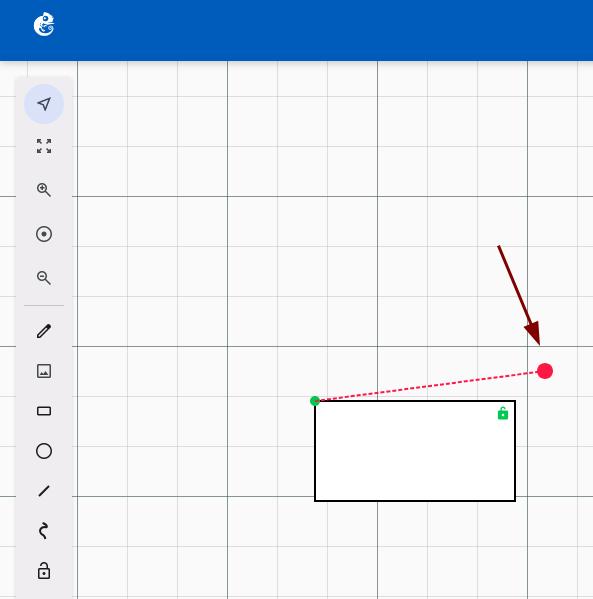

选中矩形时，使用鼠标拖拽红色圆点，可以用来旋转矩形。如下图所示。

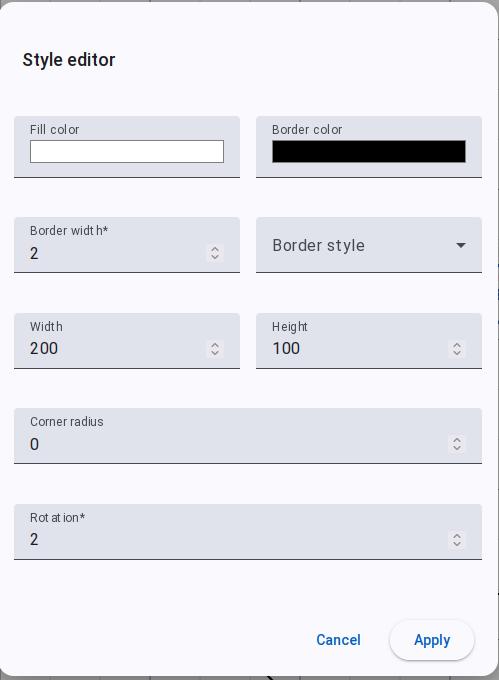

鼠标在矩形区域右键，选择 Edit style 选项，进入 Style editor 对话框。

可以设置 Fill Color（填充颜色）、Border Color（边框颜色）、Border Width（边框宽度）、Border Style（边框样式）、Width（宽度）、Height（高度）、Rotation（旋转角度）、Corner Radius（圆角半径）。
